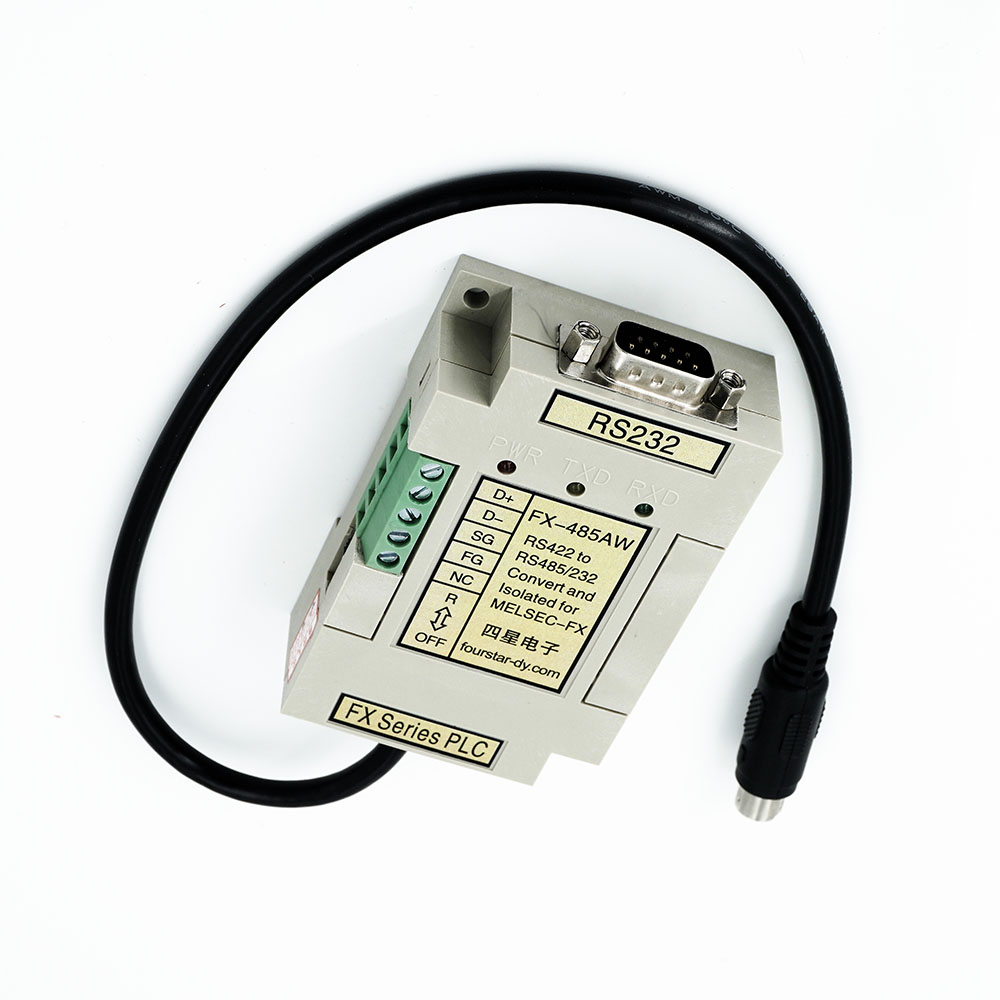

產品簡介
三菱FX0N/FX1N/FX2N/FX3U/FX3G...系列PLC編程口RS422轉RS485和RS232，光電隔離，防雷擊浪涌，最大通信距離2公里，標準導軌安裝。是FX-232AW、FX-232AWC、FX-232AWC-H的升級換代產品。
技術參數
● 適用PLC：三菱FX0N/FX1N/FX2N/FX3U/FX3G......系列PLC，不支持A系列和Q系列PLC。
● 供電：5VDC，60mA.max，由PLC編程口供電，內部帶過流保護電路。
● PLC編程口與FX-485AW的RS485/232口光電隔離電壓：1000VDC （最高可做到 3000VDC ，訂貨時需聲明）。
● 通信速率：FX-485AW本身的通信速率：RS485口：0～500Kbps任意波特率自適應；RS232口：0～230Kbps任意波特率自適應。
● 最大通信距離：RS485口：2000米（9.6Kbps時）；1000米（115.2Kbps時）， RS232口：15米。
● 接口保護：電源接口：過流保護；
RS422接口：±15KV防靜電保護和齊納管防浪涌保護；
RS232接口：±15KV防靜電保護和齊納管防浪涌保護；
RS485接口：±15KV防靜電保護、500W TVS防雷擊（浪涌）保護和防60V連續過電壓的自恢復保護
● RS485集成終端和偏置電阻、數據收發指示燈。
● 工作溫度：-40～+85℃，相對濕度：5%～95%無結露。

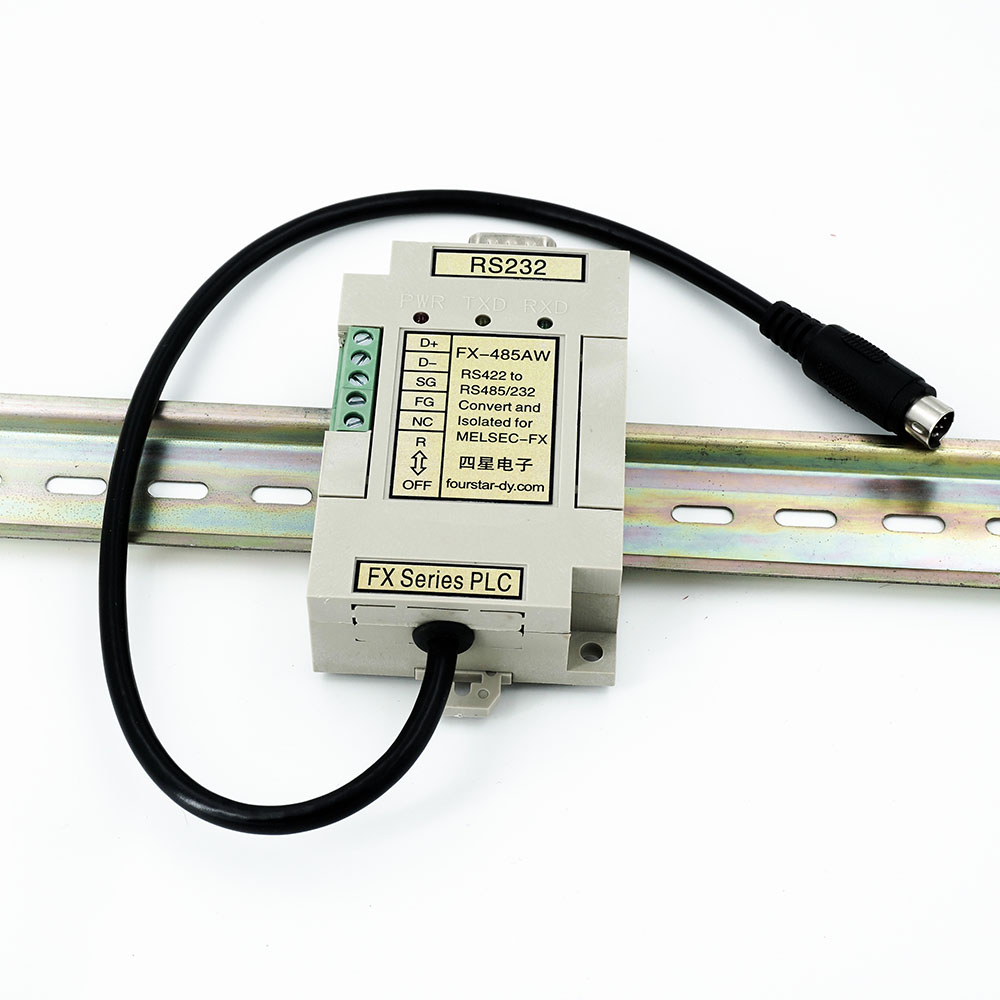

● 外形尺寸：85×55×25（長×寬×高），標準導軌安裝。
應用拓撲
