產品簡介

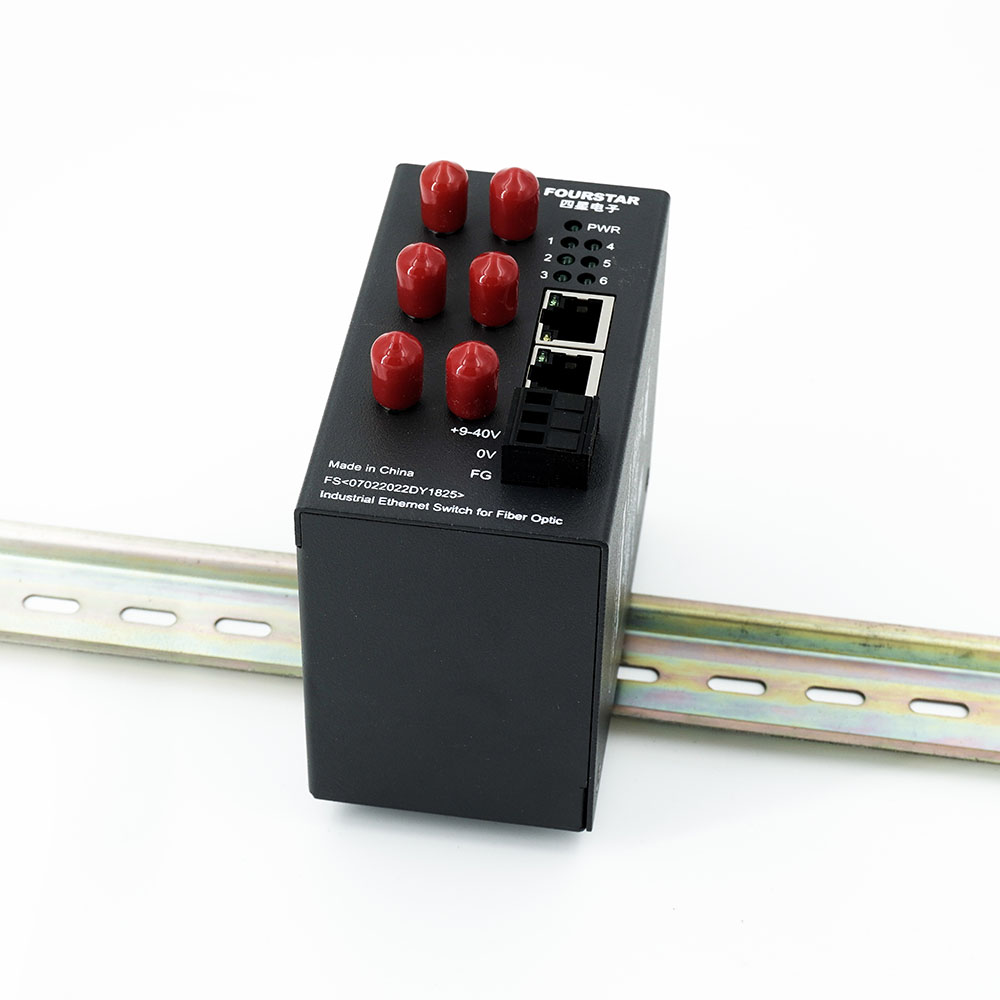

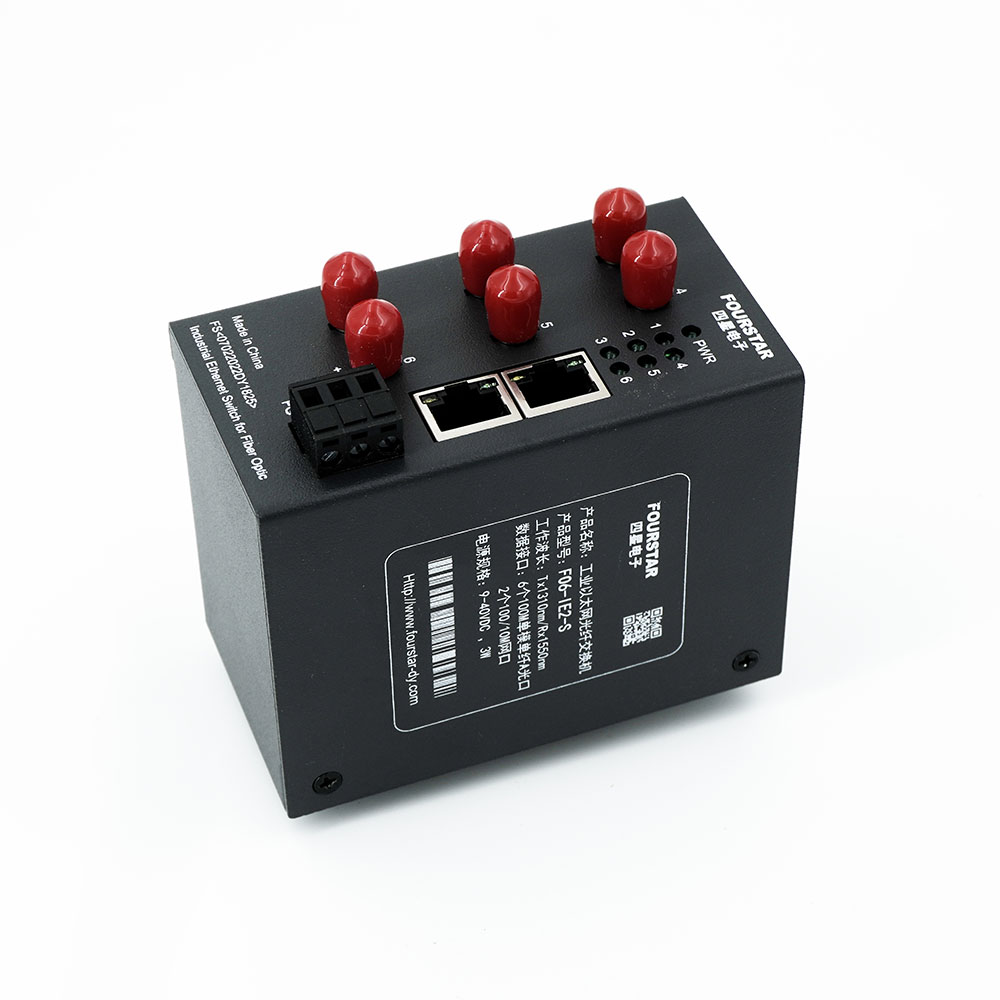

6光2電工業以太網光纖交換機。6個百兆單纖A光口，2個100/10Mbps自適應網口，光纖工作波長Tx1310nm/Rx1550nm，符合IEEE802.3u，10/100Base-TX和100Base-FX工業以太網標準，電源端口-網口-光纖端口全部隔離，ST光纖接頭，適用光纖：單模9/125、10/125、8.3/125um，最大傳輸距離20km。DIN35mm標準導軌安裝，工作溫度-20～+75℃，9～40VDC寬電壓供電。適用于各種工業以太網，無閃斷。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 6個單纖A光口。 |
光纖類型 | 單模9/125、10/125、8.3/125um。 產品型號：FO6-IE2-S | |
光纖接口 | ST接頭，不提供其它類型的光纖接頭。 | |
波長 | 6個A光口：1310nm發/1550nm收。 | |
發射光功率 | -15dBm。 | |
接收光靈敏度 | -34dBm。 | |
傳輸速率 | 100Mbps。 | |
光纖最大傳輸距離 | 單模光纖20公里（可定制80公里或以上）。 | |
網口參數 | 接口類型 | 帶LED指示燈的標準RJ45插座。 |
通訊速率 | 100M/10Mbps自適應。 | |
電纜最大傳輸距離 | 100M/10M速率使用超五類無氧銅雙絞線最長100米，具有MDI/MDI-X自動跳線功能，可自動適應直通網線和交叉網線。 | |
其它 | 具有廣播風暴抑制功能，限制網絡廣播風暴產生的過量報文，有效維護數據正常傳輸。 | |
通訊協議 | IEEE802.3x、10/100Base-T、IEEE 100Base-FX工業以太網標準。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗3W。 |
接口隔離 | 電源端口-網口-光口三方相互隔離，隔離電壓1500Vrms。 | |
防護等級 | IP30。 | |
工作溫度 | -20℃～+75℃。 | |
外形尺寸 | 85mm×55mm×100mm（長×寬×高），金屬外殼。 | |
重量 | 460克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |
應用拓撲
