產品簡介
單對以太網（SPE）和Ethernet-APL通用隔離器和PoDL電源分離器?？蓪螌σ蕴W和APL信號進行電氣隔離，還可將PoDL電源從數據線中分離出來，以方便對沒有PoDL供電的功能的現場儀表供電。符合IEEE802.3cg，10Base-T1L和Ethernet-APL標準，單對以太網支持PoDL功率等級Class10、11、12和Class13、14、15；Ethernet-APL支持PoDL功率等級A、C，和3、4。-40℃～+85℃工作溫度，DIN35標準導軌安裝。
技術參數
● 符合標準IEEE802.3cg，10BASE-T1L和Ethernet-APL，傳輸速率10Mbit/s全雙工。
● 支持原有的各種通信協議。
● SPE（APL）電纜中接入SPL-PoDL01后對原有傳輸距離的影響可忽略不計。
● 接口類型：5.0-4Pin×3插拔式接線端子。
● 帶有總線PoDL電源信號指示燈，當從總線上分離出電源時點亮。
● 支持SPE（APL）電纜中的PoDL電壓范圍9～60VDC。
● 單對以太網支持PoDL供電功率等級Class10、11、12、13、14、15。
● Ethernet-APL支持PoDL供電功率等級A、C和3、4。
● 分離出來的PoDL電源輸出功率取決于來自交換機輸出的PoDL電源功率和線路損耗。
● 上面輸入D1+、D1-端子和下面輸出D2+、D2-端子之間電氣隔離，隔離電壓1500Vrms。
● D2+、D2-端子與輸出電源端子VL、12V、0V端子隔離，隔離電壓1500Vrms。
● 輸入輸出兩個SPE（APL）端口和輸出電源端口均有TVS浪涌保護和ESD靜電保護，符合標準IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。
● 防護等級：IP20。
● 工作溫度：-40～+85℃。
● 外形尺寸：100mm×22.5mm×58mm（長×寬×高），重量：60克。

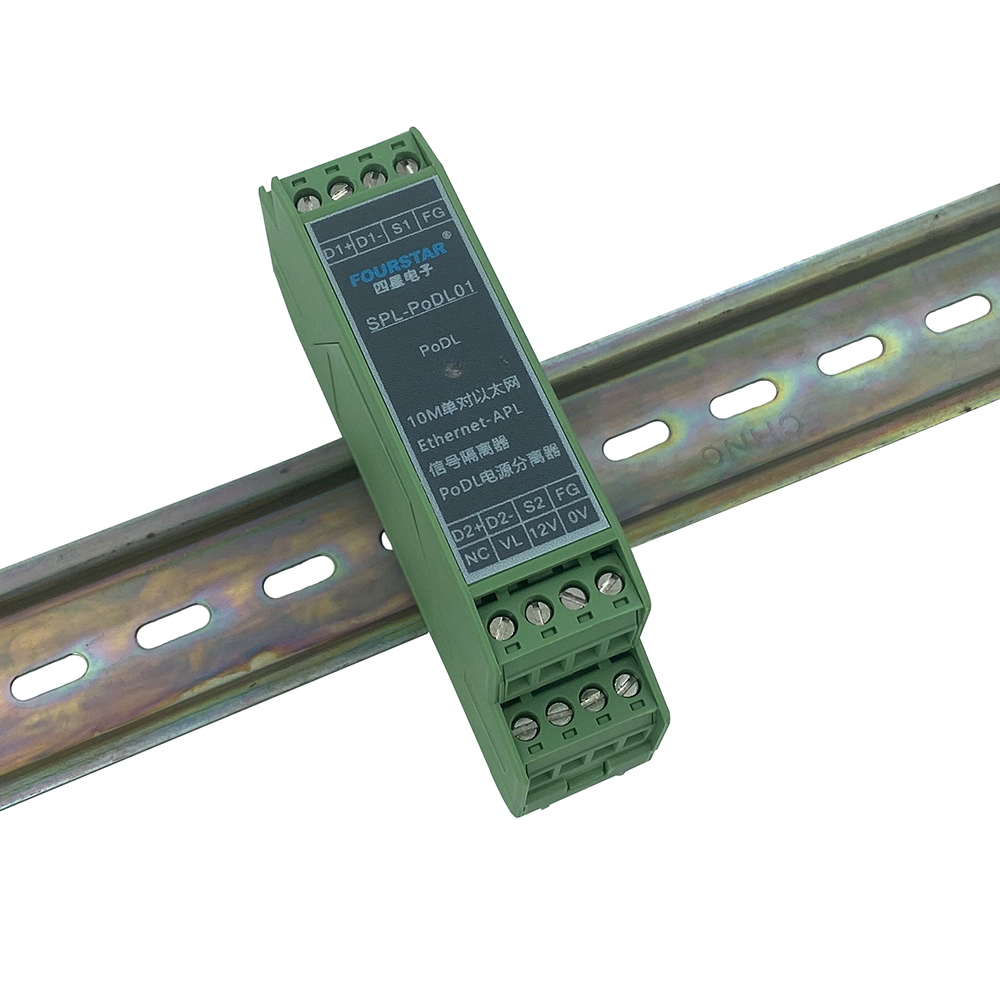

● 安裝方式：DIN35mm標準導軌安裝。

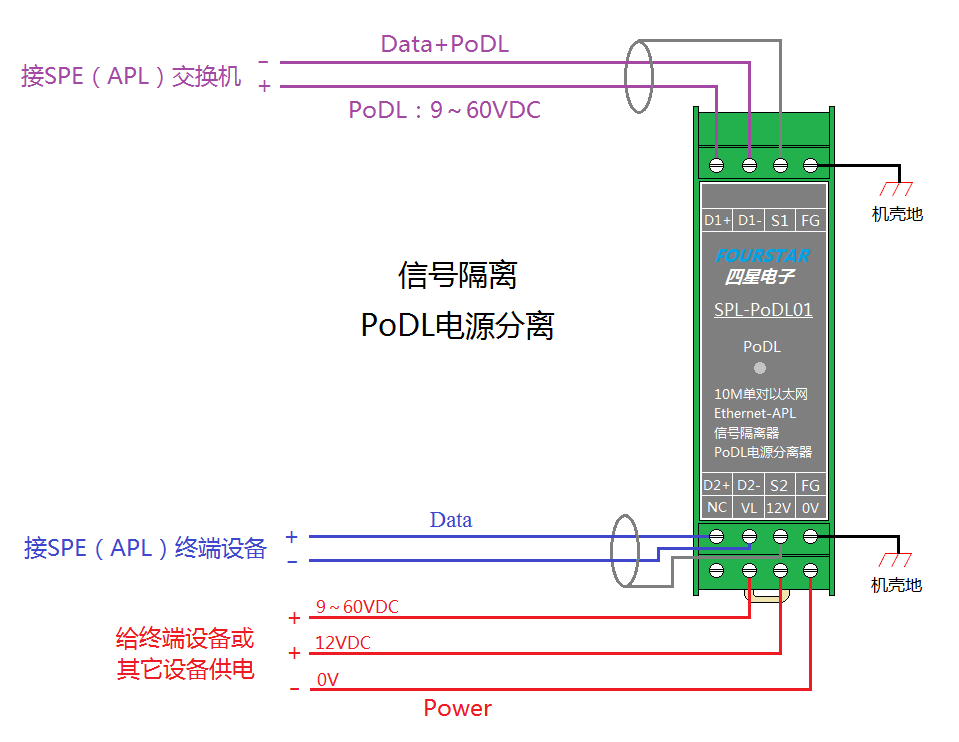

應用拓撲
